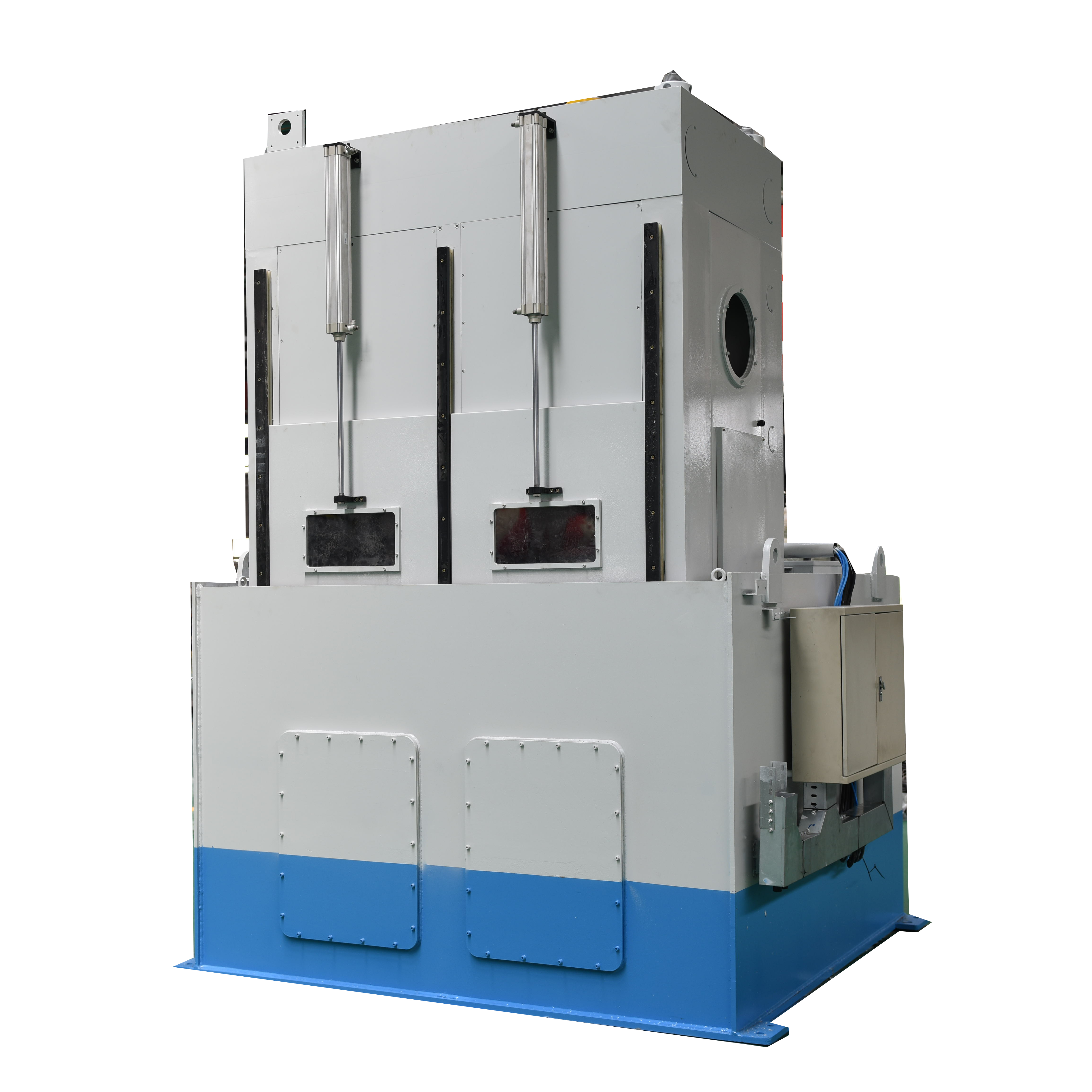

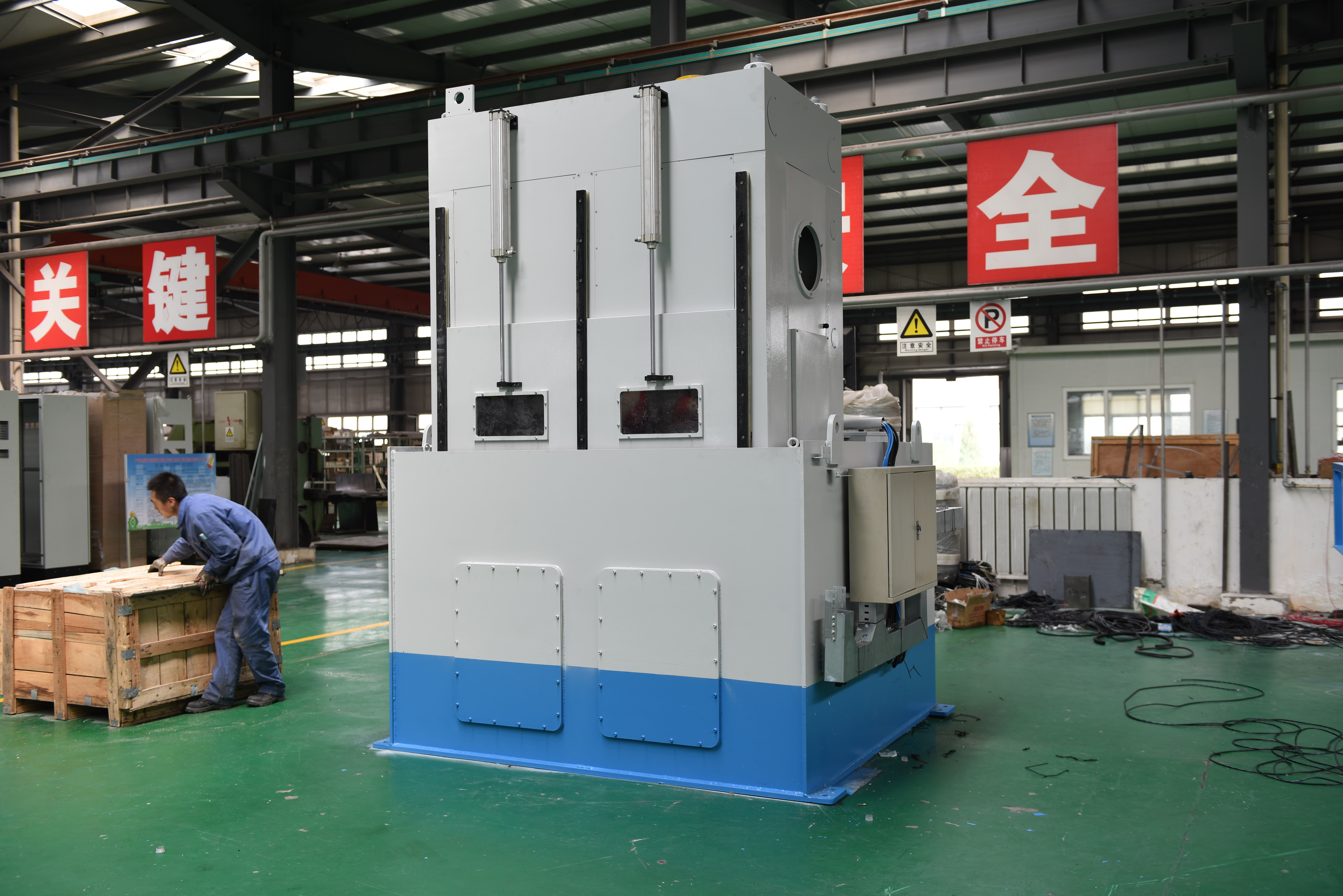

ZCJ-2G-400型二工位軸承淬火壓床，是用于滲碳鋼軸承內外套圈進行二次淬火的專用設備。該設備與加熱爐配套使用，零件通過二次加熱后迅速轉移至淬火壓床實施急速冷卻，并在模具的限形作用下，有效阻止零件的漲縮，減小零件形變和畸變，從而使工件尺寸保持一致性和重復性，以達到控制軸承的熱處理畸變和提升熱處理質量的目的。淬火工件包括：單錐外圈、單錐內圈、雙錐外圈、雙錐內圈以及圓柱內外圈等。壓床可進行自動/手動操作，PLC程序控制。
壓床的主要功能及特點：
1） 壓床設計有兩個淬火工位，每工位可單獨完成淬火；
2） 采用自動或人工上下料；
3） 工件外表面采用噴油圈噴淋冷卻，內表面為中心噴油冷卻；
4） 采用液壓加力，淬火壓力可調；
5） 工件采用分瓣模具定位內徑和端面加壓的方式。
設備主要數據
每次淬火零件數量 | 1-2件（二工位） |
淬火時間設定范圍 | 0-99分鐘可調 |
淬火油流量 | 淬火油泵采用變頻器控制，流量可調 |
被淬火工件尺寸 | 直徑φ60-φ400mm（外徑） |
高度20-250mm |
